PVD镀膜技术对比



1. 离子束溅射镀膜（IBS）

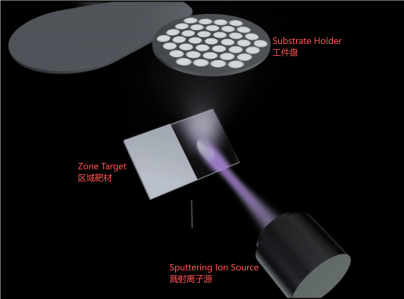

离子束溅射是一种高精度的物理气相沉积技术，广泛应用于先进薄膜材料的制备。该技术在高真空腔室环境中进行，通过聚焦单能惰性气体离子束（通常采用氩离子）精确轰击靶材表面，使靶材原子获得足够能量后脱离表面并被溅射出来。这些溅射出的原子沿着高度准直的轨迹定向运动，并在旋转的基片上逐层沉积，形成高质量的薄膜。 与传统溅射方法相比，离子束溅射具备显著优势：其离子能量、入射角度以及束流密度均可独立精确调控，从而实现对薄膜生长过程的精细化控制。这种可控性使得所制备的薄膜具有极高的致密度、低缺陷密度，同时展现出优异的厚度均匀性和出色的表面平整度，适用于对薄膜性能要求极为严苛的应用场景。 该技术已被广泛应用于光学镀膜、半导体器件、精密传感器及纳米功能材料等领域，是实现高性能薄膜沉积的关键工艺之一。
​

IBS离子束溅射镀膜核心优势：

·       膜层超致密

·       满足超高光谱要求和重复性

·       高激光损伤阈值

·       近乎零散射

·       极低吸收损耗

·       卓越的热稳定性与机械稳定性



离子束溅射技术凭借其独特的单能性和高度准直性，在薄膜沉积领域展现出显著优势。由于离子能量分布均匀且束流方向可控，该技术能够实现对薄膜厚度的高精度调控，从而沉积出结构致密、表面光滑、光学品质优异的功能性薄膜。相较于传统的磁控溅射工艺，离子束溅射在制备高稳定性、低光学损耗涂层方面表现尤为突出，已成为高端激光器件、精密光学系统及严苛环境应用中的首选镀膜技术。 然而，离子束溅射也存在一定局限性。受限于其窄而精确的离子束特性，溅射产率相对较低，导致整体沉积速率通常不及磁控溅射，这在一定程度上带来了高精度与高生产效率之间的权衡挑战。此外，该工艺在成膜过程中易引入较高的内应力，可能影响薄膜的附着力和基材的形变控制。但通过优化离子能量、入射角度、束流密度等关键工艺参数，或结合辅助退火、背面补偿等制造步骤，可有效降低应力水平，确保薄膜质量的同时维持基材原有的平整度与几何精度。 综合来看，离子束溅射是一项兼顾精度与性能的先进镀膜技术，特别适用于对薄膜均匀性、稳定性和光学性能要求极高的应用场景。随着工艺控制技术的不断进步，其在高端制造领域的应用前景将持续拓展。





2. 磁控溅射（MS）

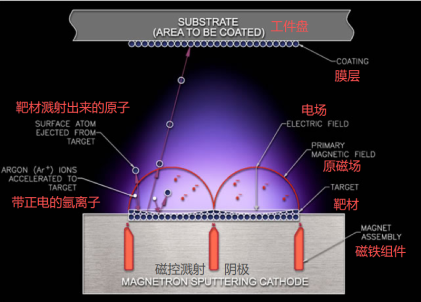

磁控溅射是一种先进的等离子体辅助物理气相沉积技术，广泛应用于薄膜材料的制备。该技术的基本原理是在充满惰性气体氩气的真空环境中，利用高能离子轰击靶材表面，从而实现薄膜的沉积。在工作过程中，靶材表面被施加一个高负电压，形成强电场，有效吸引等离子体中的正电荷氩离子（Ar⁺）。这些氩离子在电场的加速作用下高速撞击靶材表面，通过动量传递将靶材原子逐出，这一过程称为溅射。 被溅射出来的靶材原子以一定的动能脱离表面，在真空腔室内定向飞行，最终到达基片表面并逐层沉积，逐渐形成均匀、致密且附着力强的薄膜。得益于磁场对电子运动轨迹的约束作用，磁控溅射能够显著提高等离子体密度，降低工作气压和沉积温度，同时提升沉积效率与薄膜质量。该技术具有成膜均匀性好、结合力强、可沉积材料种类广泛等优点，已广泛应用于半导体、光学镀膜、工具涂层、新能源及微电子器件等领域。

​

MS磁控溅射镀膜核心优势：

·       高沉积速率

·       大面积元件的可扩展性

·       高性价比的批量生产

·       广泛的材料兼容性

·       适中的吸收和激光损伤阈值性能

尽管磁控溅射技术具有较高的沉积速率，并在工业生产中得到了广泛应用，但其在离子能量和运动方向的精确调控方面仍存在一定局限性。这种限制可能影响薄膜层间结合质量，导致多层膜结构的致密性不足，进而对薄膜的光学均匀性、折射率稳定性及整体性能产生不利影响。特别是在高通量或高重复频率的工作条件下，工艺参数的微小波动更容易累积，使得所制备的薄膜出现应力增加、缺陷密度上升等问题，从而加速性能退化，降低器件的长期稳定性和使用寿命。因此，在对光学性能和膜层质量要求较高的应用场景中，亟需更先进的沉积技术以实现更优的工艺控制和成膜质量。





3. 离子束辅助沉积（IAD）

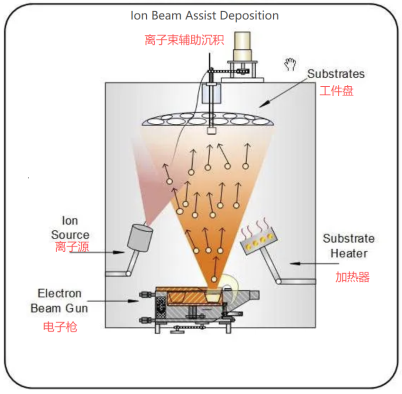

离子束辅助沉积，也称为离子束增强沉积（IBED），是一种先进的薄膜制备技术。该技术将传统的真空沉积方法（如热蒸发或电子束蒸发）与定向低能离子束工艺有机结合，在薄膜沉积过程中同步引入离子束轰击基底表面。在成膜的同时，离子束持续作用于生长界面，向薄膜提供可控的额外能量，有效促进原子或分子在基底表面的迁移能力，优化晶体结构排列，抑制柱状晶生长和微观空隙的形成。 这一协同作用显著提高了薄膜的致密性、均匀性和附着力，同时增强了薄膜与基底之间的界面结合强度，大幅改善了涂层的机械性能、光学稳定性和环境耐久性。得益于这些优势，离子束辅助沉积技术广泛应用于高性能光学薄膜、耐磨涂层、半导体器件以及航空航天等对薄膜质量要求极高的领域，是实现高品质薄膜制备的重要手段之一。

​

IAD离子束辅助沉积核心优势：

·       通过基底界面离子混合增强附着力

·       可部分调控薄膜应力与形态

·       可灵活集成至现有蒸发平台

·       相较于纯蒸发法，薄膜密度显著提升

·       适用于中等要求的光学应用场景

与离子束溅射（IBS）不同，后者主要依靠离子束作为溅射材料的来源，离子注入溅射（IAD）仅利用离子束在材料到达薄膜表面期间或之后对其进行改性。这使得IAD在材料选择上更具灵活性，沉积速率也相对高于IBS，同时仍能对微观结构和薄膜质量进行部分调控。然而由于离子通量与材料通量无法独立调控，其工艺精度低于IBS。因此IAD镀膜通常存在密度较低、耐久性不足、环境稳定性差等问题，在高性能光学应用中会导致反射率降低且重现性受限。

4. 电子束蒸发镀膜（EBE）

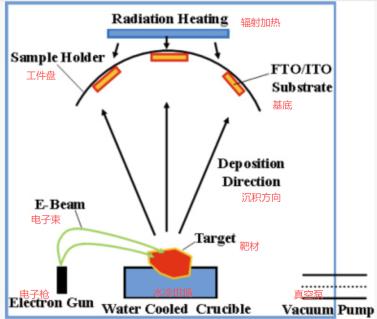

电子束蒸发利用高能量的聚焦电子束轰击蒸发材料（靶材），使其汽化并在基底表面凝结形成薄膜。在真空环境下，由钨丝热阴极产生的电子束被电场加速并由磁场聚焦，形成高能量密度的电子束流。这束电子轰击放置在水冷铜坩埚中的源材料，电子的动能转化为巨大的热能，使材料局部瞬间高温熔化甚至汽化。产生的气态物质以自由程方式（在高真空中）飞向置于上方的基片表面，在其上冷凝并形成所需薄膜。
​

EBE电子束蒸发核心优势：

·       适用材料广泛

·       高沉积速率

·       适用于大面积镀膜

·       可与离子束辅助结合

·       简单的系统架构低成本

电子束蒸发可沉积多种材料，包括高熔点氧化物，常与离子辅助工艺（如IAD）配合使用以提升薄膜质量。然而，基本形式的EBE倾向于形成多孔柱状结构薄膜，其堆积密度低且环境耐久性有限，因此不太适用于高功率或精密激光应用。其核心优势在于工艺简便、成本效益高及沉积速率快。



5. 总结



在选择光学镀膜的沉积技术时，关键薄膜特性如密度、吸收率、表面粗糙度和激光诱导损伤阈值（LIDT）对性能表现具有决定性影响。离子束溅射（IBS）持续树立行业标杆，其制备的涂层兼具体相级密度、卓越表面质量、超低吸收率及极小散射特性，这些都是在超快高功率激光环境下运行的高性能光学系统必备属性。IBS对离子参数的独立调控能力赋予涂层无与伦比的精度与一致性，使其在光谱保真度和环境稳定性方面表现优异。



PVD镀膜技术	离子束溅射 IBS	磁控溅射 MS	电子束蒸发 EBE	离子束辅助 IAD
吸收	<2ppm	<10ppm	<100ppm	<50ppm
粗糙度	<1.5A RMS	<5A RMS	>10A RMS	>8A RMS
激光损伤阈值	非常高	高	低	中等
热传导	高	高	低	中等
密度	超致密	致密	多孔性	密集
附着力和耐用性	最好	好	低	良好
湿度敏感性	没有	没有	有	稍微
老化效应	没有	没有	有	稍微
应力	很高	高	低	中等

​
磁控溅射（MS）、离子束辅助沉积（IAD）和电子束蒸发（EBE）在产量、工艺控制与镀膜质量之间存在不同权衡。MS具有更高沉积速率和可扩展性，但通常形成柱状微结构，导致较高粗糙度和吸收率。IAD通过生长过程中定向离子轰击提升膜密度和附着力，较电子束蒸发有所改进。然而其精度仍逊于离子束沉积技术，且易受工艺参数波动影响。电子束蒸发虽成本低廉、操作简便，但通常形成密度最低且最易受环境影响的薄膜。



综上所述，每种方法各有适用场景，但对于需满足严苛激光与环境要求的精密光学元件，离子束溅射沉积仍是最可靠的解决方案。
